제품개요
그만큼MGN7 선형 레일7mm-폭의 소형 선형 가이드 시스템으로, 소형 및 경량 응용 분야에서 높은-정밀도, 낮은-마찰 선형 모션을 위해 설계되었습니다. Zhejiang Siqiang Bearing Co., Ltd에서 제조(브랜드:시창), MGN7 시리즈는 표준-크기 가이드가 할 수 없는 곳에 맞는 얇은 프로필로 뛰어난 정확성과 부드러운 이동을 제공합니다.
MGN7 시스템은 정밀-접지 레일과 재순환 볼 캐리지 블록으로 구성됩니다. 두 가지 캐리지 변형으로 제공됩니다.MGN7C(표준-길이 블록, L=22.5 mm) 및MGN7H(긴 블록, L=30.8 mm). 더 긴 MGN7H 캐리지는 1.37kN의 더 높은 동적 정격 하중과 더 큰 모멘트 저항을 제공하므로 강성과 강성이 중요한 경우 선호되는 선택입니다. 두 변형 모두 동일한 7mm- 너비 레일을 공유하므로 동일한 레일 프로필에서 완전히 상호 교환이 가능합니다.
사용 가능한 재료에는 탄소강(표준) 및 스테인리스강(클린룸 또는 고습도 환경을 위한 부식{0}}옵션)이 포함됩니다. 레일 길이는 귀하의 응용 분야 요구 사항에 맞게 완전히 맞춤화 가능합니다. 모든 SIQIANG MGN7 선형 레일은 ISO 9001 품질 관리 시스템에 따라 CNC- 가공 정밀도와 배송 전 전체 검사를 통해 제조됩니다.
MGN7 사양 및 치수
MGN7 선형 레일 치수 참조. 모든 치수는 mm 단위입니다. 아래 표의 매개변수 문자(H, W, B, C, L, WR, HR, D, P, E)를 참조하십시오.
테이블 1 - 블록 치수(mm)
| 모델번호 | 조립 치수 | 블록 치수 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | H₁ | N | W | B | B₁ | C | L₁ | L | G | Mxl | H₂ | |
| MGN7C | 8 | 1.5 | 5 | 17 | 12 | 2.5 | 8 | 13.5 | 22.5 | - | M2×2.5 | 1.5 |
| MGN7H | 8 | 1.5 | 5 | 17 | 12 | 2.5 | 13 | 21.8 | 30.8 | - | M2×2.5 | 1.5 |
테이블 2 - 레일 치수(mm)
|
표 3 - 정격하중, 모멘트 용량 및 중량
| 모델번호 | 정격 부하 | 정적 정격 모멘트(N·m) | 무게 | ||||
|---|---|---|---|---|---|---|---|
| 동적 C(kN) | 정적 C₀(kN) | MR | MP | MY | 블록(kg) | 레일(kg/m) | |
| MGN7C | 0.98 | 1.24 | 4.70 | 2.84 | 2.84 | 0.010 | 0.22 |
| MGN7H | 1.37 | 1.96 | 7.64 | 4.80 | 4.80 | 0.015 | 0.22 |
참고: 1kgf=9.81 N|중R= 롤 순간|중P= 피칭 순간|중Y= 요 모멘트
MGN7C 대 MGN7H: 어느 것을 선택해야 합니까?
MGN7C와 MGN7H는 모두 동일한 7mm 레일을 사용하고 모든 레일{3}} 측면 치수를 공유합니다. 유일한 차이점은 캐리지(블록) 길이와 그에 따른 하중 및 모멘트 용량에 있습니다.
| 특징 | MGN7C | MGN7H |
| 캐리지 길이(L) | 22.5mm | 30.8mm |
| 동정격하중(C) | 0.98kN | 1.37kN ↑ +40% |
| 정정격 하중(C₀) | 1.24kN | 1.96kN ↑ +58% |
| 롤 모멘트(MR) | 4.70 N·m | 7.64 N·m ↑ +63% |
| 운송 중량 | 0.010kg | 0.015kg |
| 일반적인 사용 사례 | 공간이-중요하고 가벼운 축 | 높은-강성, 오버행 하중 |
MGN7C를 선택하세요설치 공간이 좁거나 카메라 슬라이더, 소형 로봇 조인트 또는 경량 3D 프린터 X-축 어셈블리에서 일반적으로 무게를 최소화하는 것이 우선순위 -인 경우.
MGN7H를 선택하세요캐리지에 캔틸레버 또는 돌출 하중이 발생하는 경우 또는 CoreXY 프린터의 Y-축이나 스핀들이 편심 하중을 생성하는 CNC 조각기에서 추가 모멘트 저항 -이 필요한 경우.
MGN7 선형 레일의 응용
7mm의 컴팩트한 레일 폭, 초-낮은 프로파일, 탁월한 하중-대-크기 비율 덕분에 MGN7 선형 가이드는 광범위한 정밀 산업에 널리 배포됩니다.
3D 프린터
X/Y/Z 축용 CoreXY 시스템(Voron 0, Voron Trident, Bambu Lab{1}}스타일 빌드)에서 널리 사용됩니다. MGN7의 낮은 마찰과 높은 직진성은 정확한 레이어 정렬과 일관된 인쇄 품질을 보장합니다.
CNC 조각 기계
소형 CNC 라우터와 레이저 조각기는 더 가벼운-듀티 축에 MGN7 레일을 사용하여 경제적인 비용으로 백래시를 최소화하면서 부드럽고 반복 가능한 모션을 구현합니다.
로봇 팔 및 그리퍼
공간이 제한되고 원활한 이동이 필수적인 소형 협동 로봇(cobot) 선형 조인트 및 그리퍼 슬라이드 메커니즘에 사용됩니다.
실험실 및 의료 기기
MGN7의 스테인리스강 버전은 클린룸-호환 분석 기기, 액체 디스펜스 시스템, 내식성이 요구되는 진단 플랫폼에 이상적입니다.
카메라 슬라이더 및 광학 장비
카메라 슬라이더 리그, 자동 초점 렌즈 액추에이터 및 광학 벤치 포지셔닝 스테이지는 MGN7의 속삭이듯{1}}조용한 작동과 정밀한 직진성에 의존합니다.

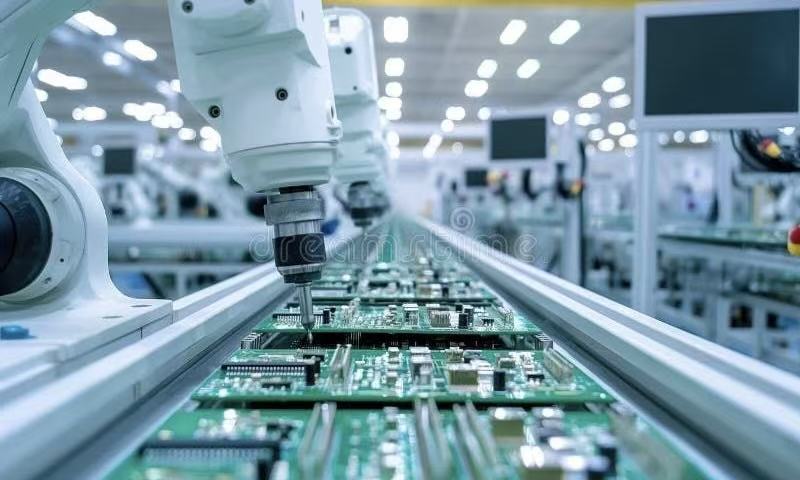

반도체 및 전자부품 조립
픽{0}}및{1}}기계, PCB 검사 시스템, 웨이퍼 처리 자동화{2}}는 MGN7 레일을 활용하여 높은 반복성과 낮은 프로파일 공간을 제공합니다.{4}}
SIQIANG MGN7 선형 레일을 선택하는 이유는 무엇입니까?
ISO 9001 인증 제조
모든 MGN7 레일은 선적 전 전체 치수 검사를 통해 인증된 품질 관리 시스템에 따라 생산됩니다. 직진성 공차는 업계-표준 수준으로 제어됩니다.
200+ CNC 기계, 연간 5백만 대 이상
SIQIANG은 독일산 머시닝 센터를 포함해 200대의 CNC 기계를 갖춘 25,333㎡ 규모의 작업장을 통해 대규모로 일관된 정밀도를 제공합니다.
맞춤형 길이 및 재료 옵션
표준 레일 길이는 재고로 제공됩니다. 100mm에서 1,000mm+까지의 맞춤형 길이를 주문 제작할 수 있습니다. 재질 옵션: 탄소강(표준) 및 스테인리스강(부식-저항성).
공장 직접 - 경쟁력 있는 가격
SIQIANG은 2007년에 설립되어 2009년부터 수출 경험을 쌓은 직접 제조업체로서 중개인을 제거하여 샘플 주문과 대량{3}}계약 모두에 대해 시장에서 경쟁력 있는 가격을 제공합니다.-
글로벌 수출 경험
SIQIANG 제품은 독일, 이탈리아, 한국, 일본, 미국, 브라질, 인도 및 기타 40+개 국가로 정기적으로 배송됩니다. 국제 물류, 문서화 및 규정 준수 요구 사항에 대한 경험이 있습니다.
맞춤형 브랜딩 및 OEM 포장
SIQIANG은 유통업체 및 시스템 통합업체를 위한 브랜드 상자 디자인 및 OEM 라벨링을 지원합니다. 제품 사양에 따라 최소 주문 수량은 협의 가능합니다.
자주 묻는 질문
Q: MGN7C와 MGN7H의 차이점은 무엇입니까?
A: 둘 다 동일한 7mm-폭 레일을 사용합니다. 차이점은 캐리지(블록) 길이에 있습니다.MGN7C표준-길이 캐리지(L=22.5 mm, 동적 하중=0.98 kN)가 있고,MGN7H더 긴 캐리지(L=30.8 mm, 동적 하중=1.37 kN)가 있습니다. MGN7H는 약 40% 더 높은 부하 용량과 63% 더 큰 롤 모멘트 저항을 제공하므로 편심 또는 캔틸레버형 부하가 있는 응용 분야에 더 적합합니다.
Q: MGN7 선형 레일에는 어떤 길이를 사용할 수 있습니까?
답: 그렇습니다. MGN7은 데스크탑 3D 프린터, 특히 Voron 0.1, Voron 0.2 및 다양한 DIY 플랫폼과 같은 CoreXY 디자인에서 가장 널리 사용되는 선형 가이드 중 하나입니다. 7mm의 컴팩트한 너비와 가벼운 무게 덕분에 빠르게 움직이는-툴헤드 축에 이상적입니다. 그만큼MGN7C일반적으로 경량 단일-캐리지 설정에 사용되는 반면,MGN7H이중-캐리지 또는 더 무거운 툴헤드 구성에 선호됩니다.
Q: MGN7 레일이 3D 프린터에 적합한가요?
답: 그렇습니다. MGN7은 데스크탑 3D 프린터, 특히 Voron 0.1, Voron 0.2 및 다양한 DIY 플랫폼과 같은 CoreXY 디자인에서 가장 널리 사용되는 선형 가이드 중 하나입니다. 7mm의 컴팩트한 너비와 가벼운 무게 덕분에 빠르게 움직이는-툴헤드 축에 이상적입니다. 그만큼MGN7C일반적으로 경량 단일-캐리지 설정에 사용되는 반면,MGN7H이중-캐리지 또는 더 무거운 툴헤드 구성에 선호됩니다.
Q: MGN7 레일의 장착 볼트 사양은 무엇입니까?
A: MGN7 레일은M2×6볼트 피치(P)가 다음과 같은 장착 볼트15mm카운터싱크 구멍 직경은 다음과 같습니다.Ø1.2mm. 장착 표면에 15mm 간격으로 M2 나사산 구멍이 있는지 확인하십시오. 레일 끝 거리(E)는 첫 번째 구멍과 마지막 구멍에서 레일 끝까지 5mm입니다.
Q: MGN7의 스테인리스 스틸 버전을 사용할 수 있습니까?
답: 그렇습니다. SIQIANG은 두 가지 모두에서 MGN7 레일을 제공합니다.탄소강(표준, 건조하거나 약간 윤활된 환경에 이상적) 및스테인레스 스틸(식품 가공, 의료 또는 습도가 높은 환경과 같이 내식성이 필요한 응용 분야용)- 문의사항을 제출하실 때 재료 요구사항을 명시해 주십시오.
Q: 미터당 MGN7 레일의 무게는 얼마입니까?
A: MGN7 레일의 무게는0.22kg/m2. 캐리지 블록의 무게0.010kg(MGN7C) 또는0.015kg(MGN7H). 이러한 초-질량 덕분에 MGN7은 무게에 민감한-모션 시스템에 탁월한 선택입니다.
Q: SIQIANG은 OEM 또는 맞춤형-브랜드 MGN7 제품을 제공할 수 있나요?
답: 그렇습니다. SIQIANG은 레일의 맞춤형 레이저 조각, 브랜드 포장 디자인, 유통업체 및 시스템 통합업체를 위한 재라벨링을 포함한 OEM 서비스를 지원합니다. 최소 주문 수량이 적용됩니다. 특정 OEM 요구사항에 대해 논의하려면 영업팀에 문의하세요.
MGN7 선형 레일 견적 받기
필요한 캐리지 유형(MGN7C 또는 MGN7H), 레일 길이, 수량 및 재료를 알려주세요. - 경쟁력 있는 공장-직접 가격으로 24시간 이내에 응답해 드리겠습니다.
